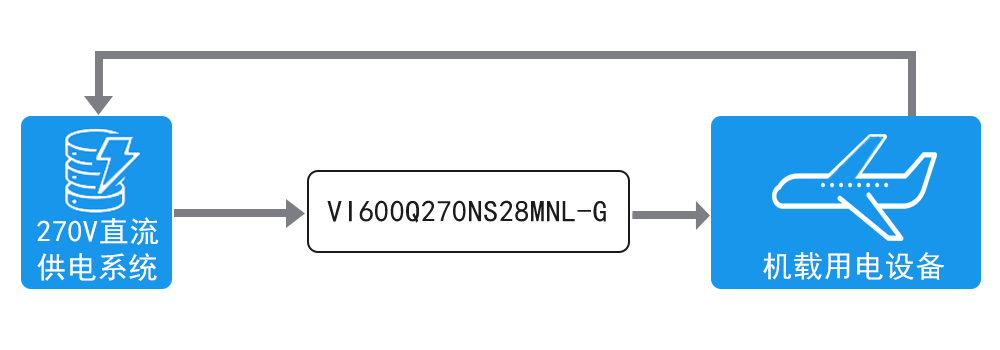

▌270V高压直流电源系统
采用270V高压直流电源系统具有发电效率高、发电和配电系统重量轻、航空电子设备的电源装置重量轻、可靠性高、易实现不中断供电及寿命周期费用低等优点。研究结果表明，高压直流电源系统的综合性能、可靠性、维修性和重量指标都是最好的，是机载供电应用中一种很有吸引力的电源系统。
机载电源模块要求极高功率密度，怀格芯创的VI600Q270NS28MNL-G在标准1/4砖的尺寸里功率可达600W,可完全满足机载应用的需求。
VI600Q270NS28MNL-G电源模块采用软开关控制，两级拓扑级联，同步整流技术。具有体积小，重量轻，噪声低，效率高等优点。
▌产品设计符合
HB 20326.7-2016 机载用电设备的供电适应性试验方法 第7部分：直流270V的要求。

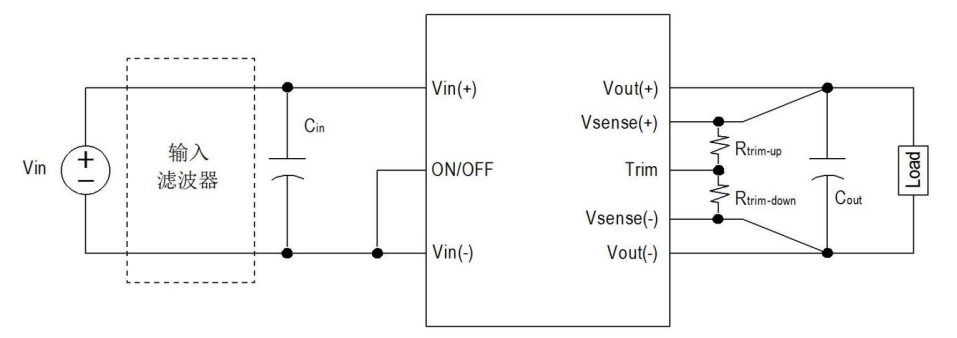

▌典型应用电路

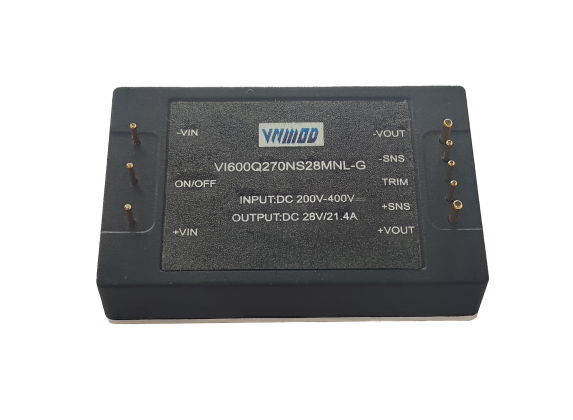

▌VI600Q270NS28MNL-G隔离高压DC-DC转换器
①新型机载设备供电；
②特种直流测试和供电；
③其它一切需要使用直流电源的场合；
产品特点
▶ 100%国产化 | |
工作电压范围 | 200-400Vdc |
输出电压调节范围 | -50% ~ +10% |
额定输出功率 | 600W |
峰值效率 | 94% |
工作温度范围 | -55℃ ~ +100℃ （M档壳温） |
-40℃ ~ +100℃ （T档壳温） | |
输入输出之间 加强绝缘 | 2000Vac |
尺寸 | 标准1/4砖 60.6*39.0*12.7mm |
重量 | 87克 |
▶ 固定开关频率PWM控制 ▶ 无最小负载限制 ▶ 负逻辑使能控制 ▶ 输出电压补偿 ▶ 输入欠压保护/输出过流保护/输出短路保护/输出过压保护/过温保护 | |
▌VI600Q270NS28MNL-G性能参数
输出电压设置为28V，工作温度25℃。
①当Vin=200V时
空载电压 | 28.04V |
空载损耗 | 9.94W |
半载电压 | 28.055V |
满载电压 | 28.096V |
半载效率 | 94.81% |
满载效率 | 94.72% |
满载纹波 | 256mV |
②当Vin=270V时
空载电压 | 28.081V |
空载损耗 | 11.01W |
半载电压 | 28.082V |
满载电压 | 28.104V |
半载效率 | 93.57% |
满载效率 | 93.57% |
满载纹波 | 310mV |
③当Vin=400V时
空载电压 | 28.113V |
空载损耗 | 13.07W |
半载电压 | 28.113V |
满载电压 | 28.129V |
半载效率 | 91.85% |
满载效率 | 92.90% |
满载纹波 | 240mV |
